paperCUT-E / 11 кВт – промислова станція для розрізання паперових рулонів великого діаметру з електроподачею

Пила paperCUT-E для різання паперових рулонів – поперечна пила з поворотним столом, з електричною подачею системи різання.
paperCUT-E забезпечує економічне різання рулонів паперу, зберігаючи при цьому високу якість поверхні після розрызання. Обертання роликів під час різання дозволяє виконувати роботу в рази швидше і значно продовжує термін служби деталей ріжучої системи.

Технічні дані:

Моделі / Базові характеристики	PRINZ paperCUT-E
Потужність	11 кВт
Двигун	електричний 3 x 400 В / 50 Гц / 1400 об / хв, пряма передача потужності
Стандартний діаметр рулону	PAPERCUT light – макс. 600 см (направляюча шина 100 см) PAPERCUT strong – макс. 800 см (направляюча шина 120 см)
Можливість інших розмірів	так, з рішенням TWINPAPER
Подача пили	електрична
Направляюча система	2 стабілізатор, підвищує точність різання, безпека оператора
Тип пили	стаціонарне рішення, ручна подача ріжучої системи, електрообертання валків
Тип ланцюга	для паперу
Направляюча шина	із стелітовим покриттям на одній або двох сторонах
Продуктивність різання	приблизно 3 хвилини під час різання рулону Ø 50 см, залежно від матеріалу, який ріжеться
Точність різання	+/- 3 мм
Наявність вимірювальної системи	так
Управління	реле, автоматичний перемикач зірочка-трикутник
Застосування	поперечне різання паперових рулонів
Інше	• Вага ≈ 2000 кг • Амортизатор і система натягу в голові шини. • Проста заміна і натяг ріжучого ланцюга без використання додаткових інструментів. • Автоматичне змащування ріжучої системи з регулятором дозування, бак 5л. • Зручна ергономічна ручка для легкого підйому / опускання ріжучої системи.
Додаткові опції	• Точковий лазер допомагає встановити пилу на лінію пропилу. • Цифрове відображення довжини нарізаних рулонів • Захисна огорожа

Переваги

Масивна голова з системою амортизації ріжучого ланцюга (натяжна пружина) і направляючим роликом.

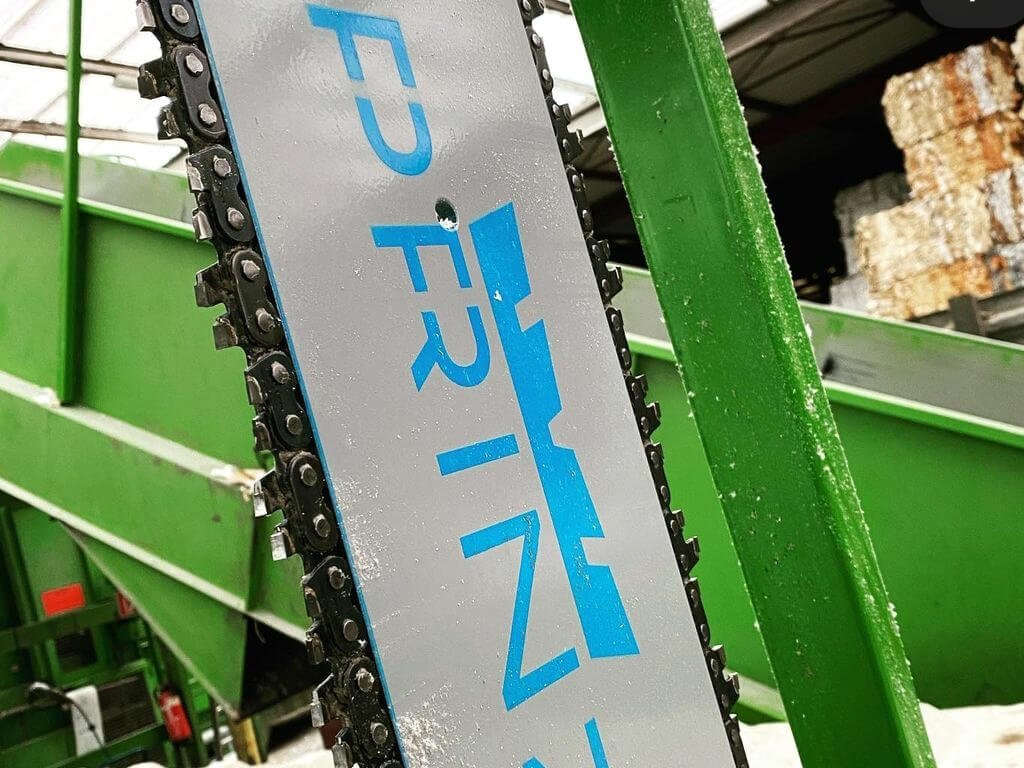

Масивний ланцюг з кроком 15 мм для оптимального відведення стружки, гладка і рівна поверхня матеріалу після різання.
Направляюча шина індукційно загартована або стелітована з однієї чи двох сторін для оптимальної міцності ріжучої системи.
Стабілізатор для точного наведення ріжучої системи, точність різу: +/- 3 мм.
Ріжучий вузол рухається вліво/вправо на несучих профілях, ріжуча система завжди розташована перпендикулярно розрізаному матеріалу.
Зрозуміла панель керування.
Зручна ергономічна ручка для легкого підйому / опускання ріжучої системи, особливо довгих направляючих.
Додатковий перемикач в ручці для безпеки оператора і людей поблизу.

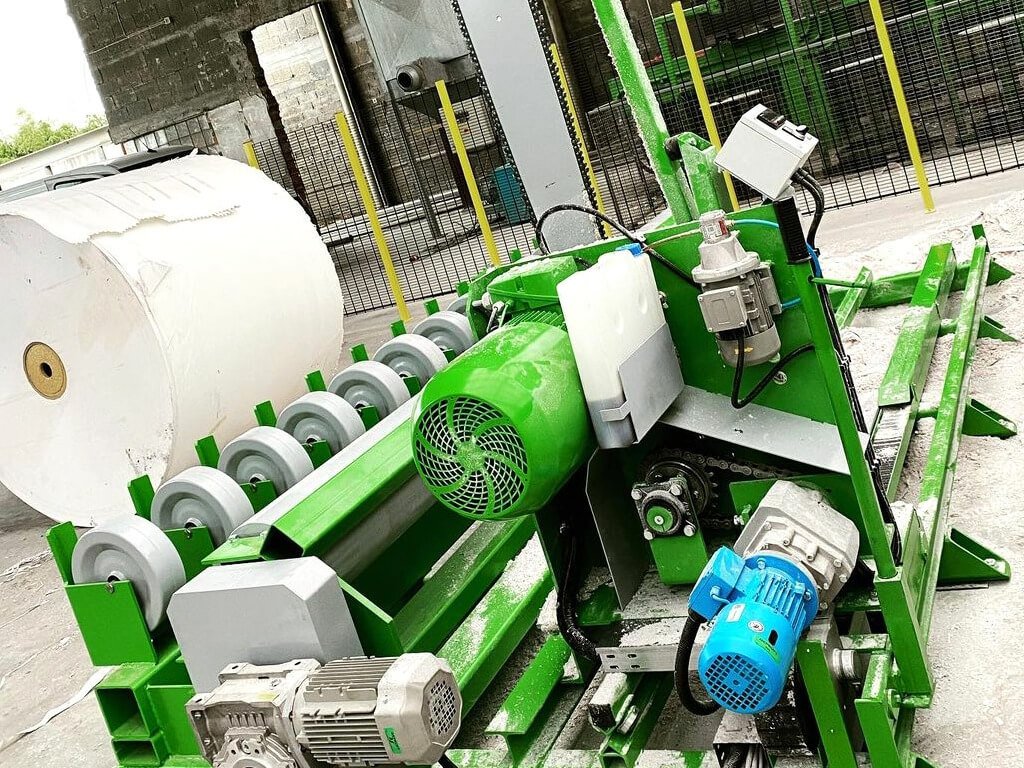

Масивні колеса, що приводять в обертання рулон паперу.

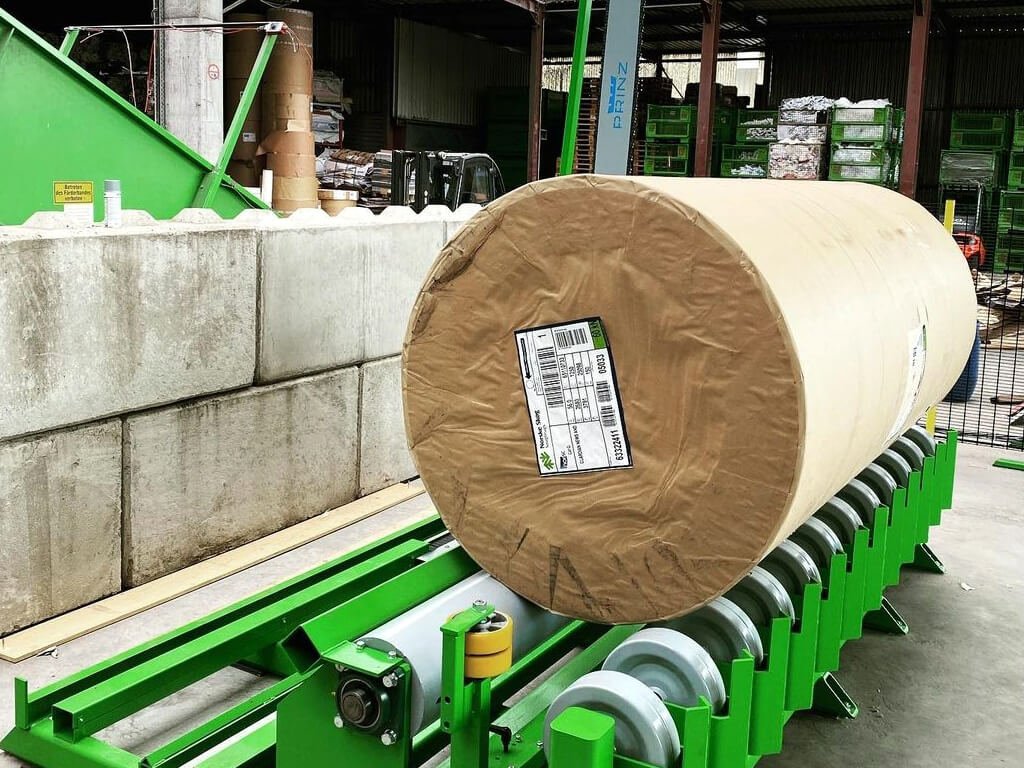

Можливість доставки рулону за допомогою візка зі стандартними вилками або за допомогою захвату рулону паперу.
Бічні ролики запобігають переміщенню матеріалу під час обертання.

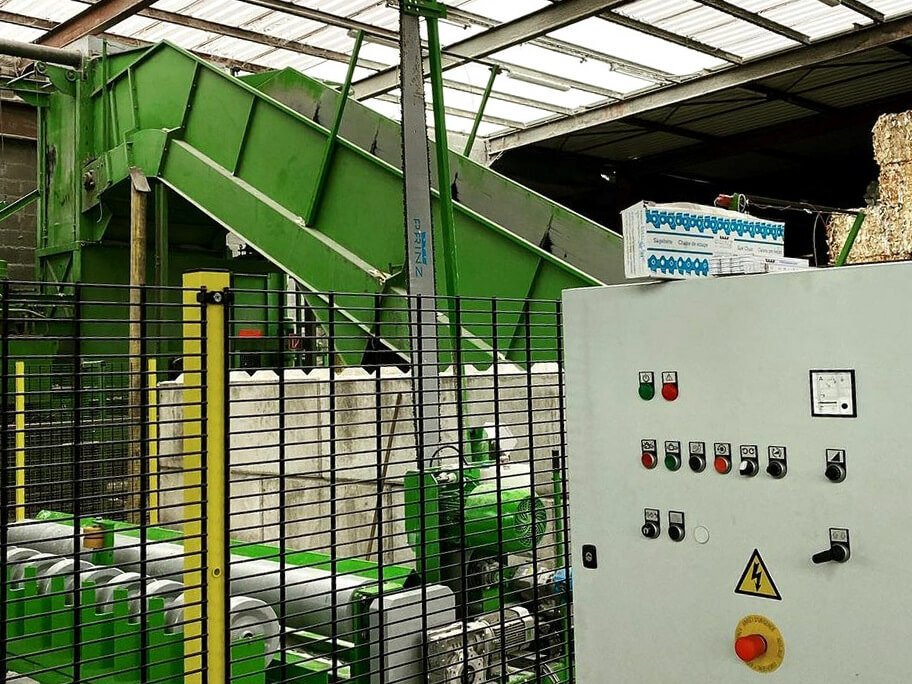

Захисна огорожа для підвищення безпеки навколо машини (опція).
Точковий лазер допомагає позиціонувати пилку на лінії різу (опція).
Електричні компоненти Siemens

Фотогалерея

Відеогалерея

Схема та розмір PRINZ paperCUT-E

twinpaper_e-scheme

Розхідний матеріал, запчастини

• Твердосплавний ланцюг DURACUT PAPER, крок ланцюга 15 мм, товщина 3 мм.
Для шини довжирою: 100 см – 92 ланок / 120 см – 108 ланок / 150 см -125 ланок / 170 см – 138 ланок / 200 см – 158 ланок / 225 см – 173 ланок / 250 см – 190 ланок.
• Комплект запасних ланок DURACUT PAPER
• Зірочки на 11 зубів для кроку ланцюга 15 мм (PAPERCUT light діаметром 38 мм / PAPERCUT strong 42 мм)
• Шків паз 3 мм.
• Головка шини з натягувачем ланцюга, масляний бак, шестеренний насос, без шківа.

• Верстат для заточки ланцюгів JOLLY
• Алмазний круг для заточування ланцюга з твердосплавним наконечником (внутрішній діаметр 22 мм, зовнішній діаметр 150 мм).

• Інструменти для склепування та розклепування ріжучого ланцюга
